สายการผลิตท่อร้อยสายไฟพีวีซีคืออะไร และทำงานอย่างไร

เอ สายการผลิตท่อร้อยสายไฟ PVC คือ ระบบอัดรีดพิเศษที่ออกแบบมาเพื่อผลิตช่องจัดการสายไฟพีวีซี ซึ่งเรียกอีกอย่างว่า ท่อร้อยสายไฟ หรือโปรไฟล์ท่อ ใช้กันอย่างแพร่หลายในการติดตั้งระบบไฟฟ้าและโครงสร้างพื้นฐานของอาคาร การเข้าใจว่าระบบนี้คืออะไร และวิธีการทำงานของมันนั้นมีความสำคัญยิ่งต่อผู้ผลิต วิศวกรฝ่ายจัดซื้อ และผู้วางแผนโรงงาน ซึ่งต้องอาศัยผลผลิตท่อร้อยสายไฟที่มีคุณภาพสูงและสม่ำเสมอในปริมาณมาก สายการผลิตท่อร้อยสายไฟพีวีซีเปลี่ยนสารประกอบพีวีซีดิบให้กลายเป็นโปรไฟล์ที่มีรูปร่างแม่นยำและมีขนาดตามมาตรฐานอย่างต่อเนื่องผ่านกระบวนการทางความร้อนและกลไก

The สายการผลิตท่อร้อยสายไฟ PVC เป็นสินทรัพย์หลักในภาคการผลิตโปรไฟล์พีวีซี ไม่ว่าจะเป็นการผลิตช่องเดินสายแบบมีร่อง ช่องเดินสายแบบปิด หรือตัวเรือนท่อแบบหลายช่อง แต่ละสายการผลิตช่องเดินสายพีวีซีจำเป็นต้องให้ความหนาของผนังที่สม่ำเสมอ พื้นผิวเรียบเนียน และความแม่นยำทางมิติที่สูงบทความนี้อธิบายส่วนประกอบหลัก ขั้นตอนการดำเนินงาน และกลไกการประกันคุณภาพที่กำหนดลักษณะของสายการผลิตช่องเดินสายพีวีซีในยุคปัจจุบัน

ส่วนประกอบหลักของสายการผลิตช่องเดินสายพีวีซี

หน่วยป้อนวัตถุดิบและผสม

สายการผลิตท่อร้อยสายพีวีซีทุกสายเริ่มต้นที่ขั้นตอนการเตรียมวัตถุดิบ โดยเรซินพีวีซีจะถูกผสมกับสารคงตัว สารนุ่มตัว สารเติมแต่ง และสีในเครื่องผสมความเร็วสูง เพื่อให้ได้สารผสมที่สม่ำเสมอ ความแม่นยำของขั้นตอนการผสมนี้มีผลโดยตรงต่อคุณสมบัติเชิงกลของท่อร้อยสาย สายการผลิตท่อร้อยสายพีวีซีที่ออกแบบอย่างเหมาะสมจะประกอบด้วยระบบป้อนวัสดุแบบชั่งน้ำหนักหรือวัดปริมาตร ซึ่งสามารถจ่ายอัตราส่วนของวัสดุอย่างสม่ำเสมอเข้าสู่ถังป้อนของเครื่องอัดรีด ทำให้ลดความแปรผันระหว่างแต่ละรอบการผลิต

เครื่องอัดรีดและหัวแม่พิมพ์

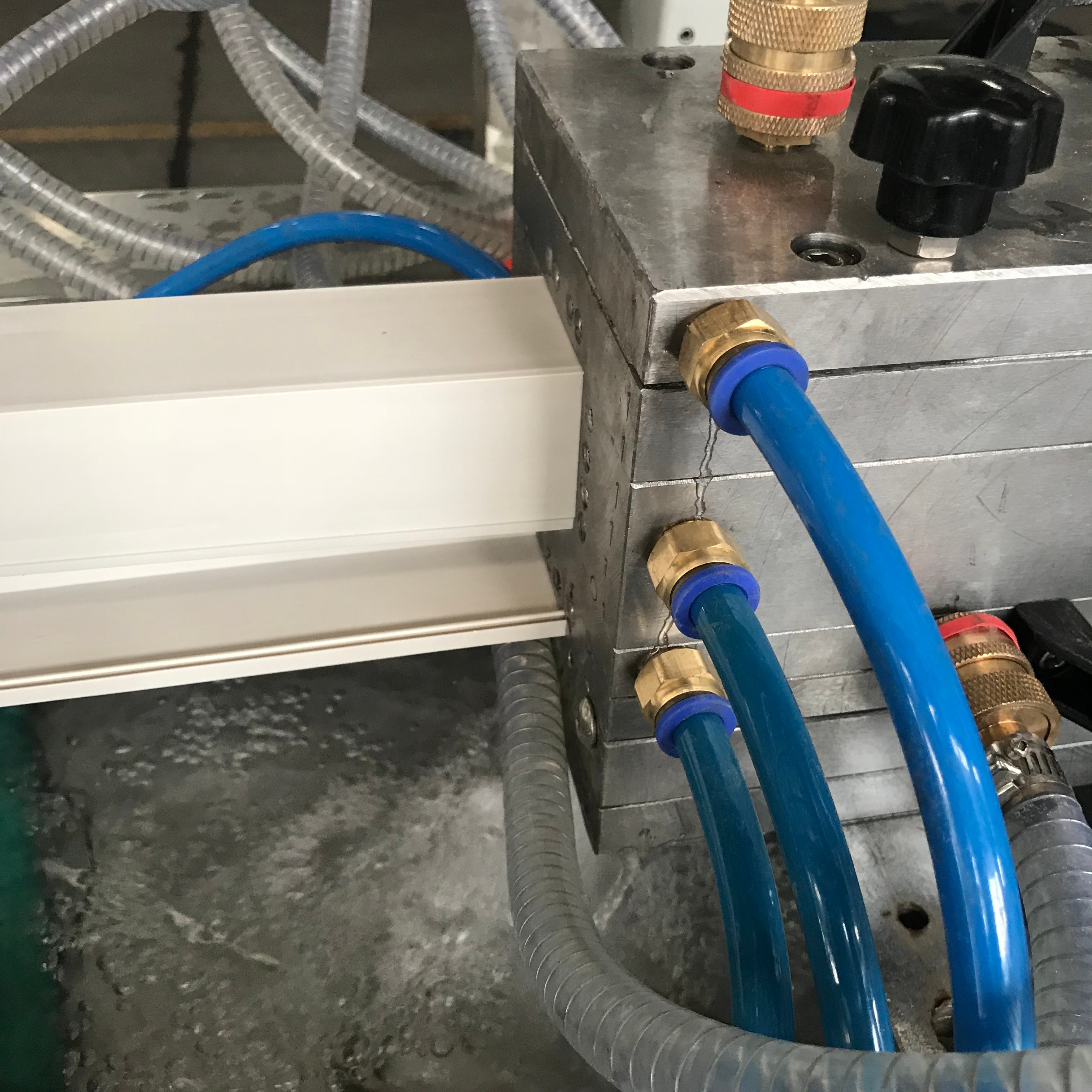

เครื่องอัดรีด (extruder) คือหัวใจสำคัญของการผลิตสายการผลิตท่อร้อยสายไฟพีวีซี โดยเครื่องอัดรีดแบบสกรูเดี่ยวหรือสกรูคู่จะทำหน้าที่หลอมและผสมให้สม่ำเสมอซึ่งสารประกอบพีวีซีภายใต้อุณหภูมิและความดันที่ควบคุมอย่างแม่นยำ ก่อนส่งผ่านวัสดุที่หลอมละลายแล้วไปยังหัวฉีด (die head) ที่ออกแบบมาอย่างแม่นยำ หัวฉีดจะกำหนดรูปร่างหน้าตัดของท่อร้อยสายไฟพีวีซี สำหรับสายการผลิตท่อร้อยสายไฟพีวีซีที่ผลิตแบบหลายช่องหรือแบบฝาปิดแบบล็อกได้ แม่พิมพ์หัวฉีดจำเป็นต้องออกแบบเฉพาะตามข้อกำหนดของรูปร่างหน้าตัดอย่างละเอียด อุณหภูมิในแต่ละโซนตามลำตัวเครื่องและหัวฉีดต้องควบคุมอย่างแม่นยำเพื่อป้องกันการเสื่อมสภาพของสารประกอบพีวีซีซึ่งไวต่อความร้อน

ขั้นตอนการปฏิบัติงานของสายการผลิตท่อร้อยสายไฟพีวีซี

การระบายความร้อน การปรับขนาด และการสอบเทียบ

เมื่อพีวีซีหลอมเหลวออกจากหัวแม่พิมพ์แล้ว จะเข้าสู่ส่วนการปรับขนาดและระบายความร้อนของสายการผลิตท่อร้อยสายไฟพีวีซี ถังปรับขนาดแบบสุญญากาศจะดึงชิ้นงานที่อัดขึ้นรูปออกมาขณะยังนิ่มให้แนบกับเครื่องมือปรับขนาด เพื่อกำหนดรูปร่างให้มีขนาดสุดท้ายที่แม่นยำอย่างถาวร จากนั้นถังระบายความร้อนด้วยน้ำจะทำให้วัสดุแข็งตัวเพิ่มเติม ขั้นตอนการปรับขนาดเป็นขั้นตอนสำคัญยิ่งสำหรับสายการผลิตท่อร้อยสายไฟพีวีซีทุกสาย เนื่องจากรูปร่างของท่อร้อยสายไฟต้องมีฐานเรียบ ผนังตรง และความกว้างของร่องสม่ำเสมอ เพื่อให้มั่นใจได้ว่าอุปกรณ์จัดการสายไฟและฝาครอบจะติดตั้งได้อย่างมั่นคงและเชื่อถือได้ในระหว่างการติดตั้ง

ระบบดึงออก ตัด และวางซ้อน

หลังจากการทำให้เย็นลง ชิ้นงานรูปแบบต่อเนื่องจะเคลื่อนผ่านหน่วยดึงออก (haul-off unit) ซึ่งควบคุมความเร็วในการดึง และส่งผลโดยตรงต่อความสม่ำเสมอของความหนาของผนังตลอดสายการผลิตท่อร้อยสายไฟ PVC ความเร็วในการดึงออกที่แม่นยำและสอดคล้องกับอัตราการผลิตของเครื่องอัดรีด (extruder) ถือเป็นพารามิเตอร์การดำเนินงานที่สำคัญยิ่ง ชิ้นงานจะถูกส่งต่อไปยังเลื่อยตัดอัตโนมัติ ซึ่งทำการตัดชิ้นงานให้มีความยาวตามข้อกำหนดโดยไม่จำเป็นต้องหยุดสายการผลิต สายการผลิตท่อร้อยสายไฟ PVC ที่ออกแบบมาอย่างดี จะรวมระบบตัดที่ขับเคลื่อนด้วยเซอร์โวหรือระบบที่ใช้ลมอัด ซึ่งสามารถตัดชิ้นงานได้อย่างสะอาดและไม่มีเศษโลหะหรือรอยหยักเกินขอบ (burr-free) ชิ้นงานที่ผ่านการผลิตเสร็จแล้วจะถูกจัดเรียงซ้อนกันหรือมัดรวมกันโดยอัตโนมัติ เพื่อเตรียมพร้อมสำหรับการบรรจุภัณฑ์และการจัดส่ง

ระบบควบคุมและการตรวจสอบกระบวนการ

เวอร์ชันที่ทันสมัยของสายการผลิตท่อพีวีซีใช้คอนโทรลเลอร์แบบโปรแกรมได้ (PLC) และอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรแบบหน้าจอสัมผัส เพื่อควบคุมตัวแปรทั้งหมดในกระบวนการจากแผงควบคุมเพียงแผงเดียว ผู้ปฏิบัติงานสามารถตรวจสอบอุณหภูมิของถังหลอม ความเร็วของสกรู อัตราการดึงออก และความยาวของการตัดแบบเรียลไทม์ สายการผลิตท่อพีวีซีรุ่นขั้นสูงยังมาพร้อมกับเกจวัดขนาดแบบต่อเนื่องในไลน์การผลิต ซึ่งให้ข้อมูลย้อนกลับแบบต่อเนื่องและปรับพารามิเตอร์โดยอัตโนมัติเพื่อรักษาความแม่นยำตามมาตรฐานที่กำหนดไว้ โดยไม่จำเป็นต้องแทรกแซงด้วยมือ ระดับของระบบอัตโนมัตินี้ช่วยลดอัตราของเสียและรับประกันคุณภาพของผลิตภัณฑ์ท่อพีวีซีอย่างสม่ำเสมอตลอดการผลิตที่ดำเนินการต่อเนื่องเป็นเวลานาน

การประกันคุณภาพและปัจจัยที่เกี่ยวข้องกับผลลัพธ์

มาตรฐานวัสดุและมิติ

คุณภาพของผลลัพธ์จากสายการผลิตท่อร้อยสายไฟแบบพีวีซี ขึ้นอยู่กับทั้งคุณภาพของวัตถุดิบที่ใช้ในขั้นตอนก่อนหน้า และระเบียบวินัยในการดำเนินกระบวนการในขั้นตอนถัดไป รูปทรงของท่อร้อยสายไฟต้องสอดคล้องตามมาตรฐานการทนไฟ ค่าความต้านทานแรงกระแทก และข้อกำหนดด้านมิติที่ระบุไว้ในรหัสการติดตั้งระบบไฟฟ้าระดับนานาชาติ สายการผลิตท่อร้อยสายไฟแบบพีวีซีที่เชื่อถือได้จะถูกออกแบบมาให้รองรับสารประกอบยูพีวีซีที่เป็นไปตามข้อกำหนดด้านกฎระเบียบเหล่านี้ การสุ่มตัวอย่างและวัดค่าแบบออฟไลน์จะเสริมระบบตรวจสอบแบบเรียลไทม์ เพื่อยืนยันว่าแต่ละแบตช์ที่ผลิตจากสายการผลิตท่อร้อยสายไฟแบบพีวีซีนั้นสอดคล้องตามข้อกำหนดของลูกค้าและตลาด

ความยืดหยุ่นและขอบเขตผลิตภัณฑ์

ข้อได้เปรียบในการดำเนินงานที่สำคัญประการหนึ่งของสายการผลิตรางเดินสายพีวีซีสมัยใหม่คือความสามารถในการปรับตัว ด้วยการเปลี่ยนแม่พิมพ์และปรับพารามิเตอร์กระบวนการ สายการผลิตรางเดินสายพีวีซีเดียวกันสามารถผลิตรางเดินสายได้หลากหลายขนาด ตั้งแต่รางแบบช่องเดียวที่แคบขนาด 25 มม. ไปจนถึงท่อส่งอุตสาหกรรมแบบหลายช่องที่กว้าง 150 มม. ขั้นตอนการเปลี่ยนแม่พิมพ์บนสายการผลิตรางเดินสายพีวีซีที่ออกแบบมาอย่างดีนั้นถูกออกแบบให้ทำได้อย่างรวดเร็วและสามารถทำซ้ำได้แม่นยำ ทำให้ผู้ผลิตสามารถตอบสนองความต้องการเฉพาะของลูกค้าที่หลากหลายโดยไม่เกิดเวลาหยุดการผลิตเป็นเวลานาน การยืดหยุ่นนี้ทำให้สายการผลิตรางเดินสายพีวีซีเป็นการลงทุนที่หลากหลายและเหมาะสมทั้งในสภาพแวดล้อมการผลิตที่เน้นปริมาณสูงและสภาพแวดล้อมการผลิตแบบผสมผสานหลายผลิตภัณฑ์

คำถามที่พบบ่อย

ใช้วัสดุชนิดใดในการผลิตรางเดินสายพีวีซี

สายการผลิตท่อร้อยสายไฟแบบพีวีซี (PVC) ใช้สารประกอบพีวีซีแบบแข็งหรือกึ่งแข็ง ซึ่งผสมสารคงสภาพความร้อน สารหล่อลื่น สารปรับคุณสมบัติการทนแรงกระแทก และสารเพิ่มคุณสมบัติทนไฟ ทั้งนี้ สูตรเฉพาะจะถูกเลือกให้สอดคล้องกับข้อกำหนดด้านกลศาสตร์และข้อบังคับที่เกี่ยวข้องกับรูปแบบของท่อร้อยสายไฟที่ผลิต

การตั้งค่าสายการผลิตท่อร้อยสายไฟแบบพีวีซี (PVC) สำหรับรูปแบบใหม่ใช้เวลานานเท่าใด

ระยะเวลาในการตั้งค่าสำหรับรูปแบบใหม่บนสายการผลิตท่อร้อยสายไฟแบบพีวีซี (PVC) ขึ้นอยู่กับระดับความซับซ้อนของการเปลี่ยนชุดแม่พิมพ์ และขอบเขตของการปรับแต่งพารามิเตอร์กระบวนการที่จำเป็น สำหรับสายการผลิตสมัยใหม่ที่มีขั้นตอนการเปลี่ยนการผลิตที่จัดทำเอกสารไว้อย่างดี การเปลี่ยนแม่พิมพ์และอุปกรณ์ปรับแต่งขนาดทั้งชุดมักใช้เวลาประมาณสองถึงสี่ชั่วโมง

สายการผลิตท่อร้อยสายไฟแบบพีวีซี (PVC) สามารถผลิตได้ในอัตราความจุเท่าใด

กำลังการผลิตของสายการผลิตท่อร้อยสายไฟพีวีซีขึ้นอยู่กับขนาดของหน้าตัด ความหนาของผนัง และเส้นผ่านศูนย์กลางของสกรูเครื่องอัดรีด สำหรับหน้าตัดขนาดเล็กบนสายการผลิตท่อร้อยสายไฟพีวีซีแบบความเร็วสูง สามารถผลิตได้ที่ความเร็วเชิงเส้นเกินห้าเมตรต่อนาที ในขณะที่หน้าตัดขนาดใหญ่และหนาจะต้องใช้ความเร็วที่ต่ำกว่าเพื่อให้แน่ใจว่ามีการระบายความร้อนอย่างสมบูรณ์และรักษาความคงตัวของมิติ
