كمية الطلب الأدنى: |
1مجموعة |
السعر: |
190000 دولار أمريكي |
تفاصيل التغليف: |
منصة خشبية، تغليف بفيلم PE |
وقت التسليم: |
30 يومًا بعد استلام الدفعة المقدمة |
شروط الدفع: |
FOB، CFR، CIF، DAP، إلخ |
قدرة التوريد: |
20 مجموعة شهريًا |
وصف:
يُعد هذا الخط لإنتاج أنابيب PVC مجموعة كاملة أوتوماتيكية من المعدات التي تدمج عمليات الخلط والبثق والتشكيل والتبريد والسحب والقطع والتقليب. تم تصميمه لإنتاج فعال وعالي الدقة للأنابيب الصلبة من مادة PVC (مثل أنابيب إمداد المياه، وأنابيب الصرف، وأنابيب التوصيل، والأغلفة الواقية للكهرباء، إلخ)، وهو مناسب للإنتاج الواسع النطاق للأنابيب متعددة المواصفات بقطر يتراوح من φ 110 مم إلى φ 400 مم.
بالاستناد إلى خبرة تزيد عن 20 عامًا في البحث والتطوير لمعدات البثق، فإن المكونات الأساسية للخط الإنتاجي عبارة عن براغي وبراميل مخصصة ذات عزم دوران عالٍ، ومزودة بنظام ذكي للتحكم في درجة الحرارة، مما يتيح تحقيق تبليمر متجانس وخروج مستقر لمواد PVC، ويتجنب بشكل فعّال مشاكل تدهور المادة والتبليمر غير المتساوي، ويضمن التحكم في سمك جدار الأنابيب ضمن ± 0.3 مم.
تم تجهيز خط الإنتاج بجهاز مدمج يتكون من صندوق تحديد الفراغ وحوض تبريد بالرش، مما يضمن ارتفاع درجة الاستدارة وسطحًا ناعمًا خاليًا من العيوب في الأنابيب من خلال امتصاص دقيق للفراغ وتبريد متعدد المراحل؛ يعمل نظام الجر الخدمي بسلاسة، مع قوة جر قابلة للتعديل ومطابقة دقيقة لسرعة البثق لمنع تمدد الأنبوب وتشوهه؛ كما يستخدم منشار القطع الآلي الكامل نظام تحديد المواقع باستخدام التحكم الرقمي بالكمبيوتر (CNC)، ويتميز بوجه قطع مسطح وخطأ طولي أقل من ±1 مم، ما يلبي متطلبات الدقة في الإنتاج الضخم.
يتبنى الخط بأكمله نظام تحكم بشاشة واجهة إنسان-آلة (PLC) يمكنه عرض معلمات الإنتاج (درجة الحرارة، السرعة، الناتج، إلخ) في الوقت الفعلي، ويدعم تخزين المعلمات واستدعائها بنقرة واحدة، مما يجعل التشغيل سهلًا؛ ومزود في الوقت نفسه بوظائف إنذار بالأعطال وإيقاف الحماية، ما يقلل من تكاليف التدخل اليدوي ويعزز السلامة في الإنتاج.
تتوافق خط الإنتاج هذا مع متطلبات معالجة مسحوق PVC والمواد الحبيبية، ويزيد الكفاءة الإنتاجية بنسبة 20٪ -30٪ مقارنة بالمعدات التقليدية، ويقلل استهلاك الطاقة بأكثر من 15٪. وتفي مؤشرات أداء الأنابيب المنتهية بمتطلبات المعيار الوطني GB/T 5836 والمعايير الدولية، وتُستخدم على نطاق واسع في مجالات إمدادات المياه والصرف الصحي في المباني، والهندسة البلدية، والتوصيلات الكهربائية، وغيرها. وتُصدَّر المعدات إلى العديد من الدول حول العالم، ويتم التعرف عليها بشكل واسع من قبل العملاء.
تقنية تكليس البلاستيك بالبرغي عالي العزم لمعالجة المواد بشكل أكثر استقرارًا
مسمار وأسطوانة مخصصان من السبائك، مصممان بخطوة تدريجية وهيكل حاجز، مقترنان بنظام ذكي للتحكم في درجة الحرارة متعدد المراحل، ويمكنهما تحقيق انصهار وتحوّل بلاستيكي متجانس لمسحوق/حبوب PVC، مما يحل بشكل فعّال مشكلة حساسية PVC للحرارة وسهولة تدهوره. وقد زاد عزم الدوران للمسمار بنسبة 30٪، ويتم التحكم في تقلبات ضغط البثق ضمن ± 2٪، ما يضمن استقرار تحمل سمك جدار الأنبوب عند ± 0.3 مم، وتكون الخواص الميكانيكية للمنتج النهائي متسقة للغاية.

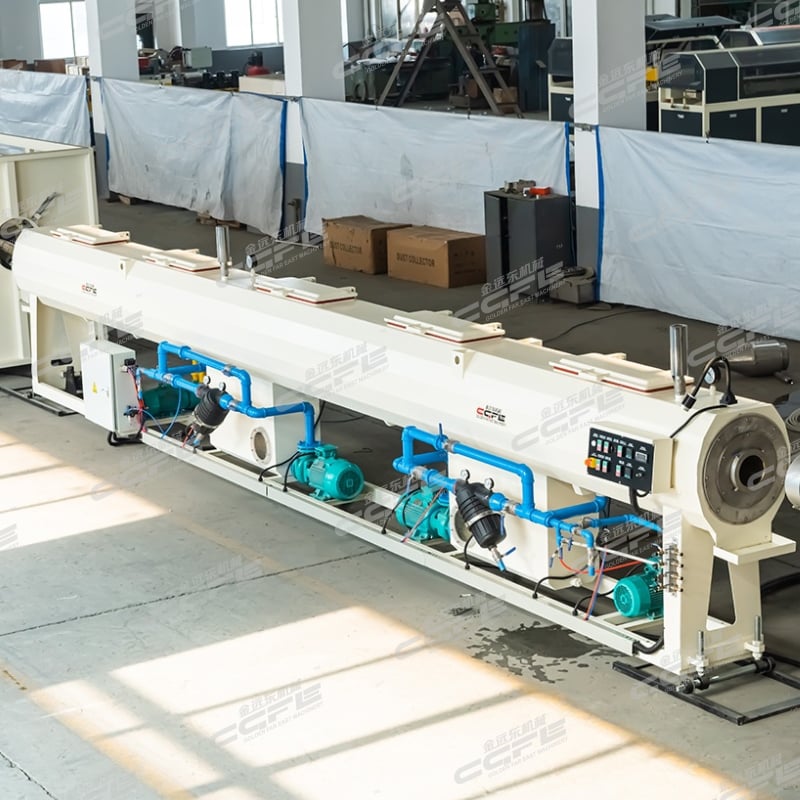

تقنية التشكيل بالفراغ والتبريد المجزأ للحصول على دقة تشكيل متفوقة
اعتماد صندوق تشكيل فراغ مغلق مع درجة فراغ قابلة للتعديل في الوقت الفعلي، مقترنًا بخزانات تبريد مجزأة بالرش العالي الضغط، لتحقيق عملية "التشكيل التدريجي بالتبريد" للأنبوب بعد الخروج من القالب. خطأ الاستدارة للأنبوب أقل من 0.5%، وسطحه أملس خالٍ من أي نتوءات أو تموجات، ويتجنب تمامًا مشكلتي التشوه وانخفاض القطر الناتجتين عن طرق التبريد التقليدية. ويمكنه إنتاج أنابيب دقيقة المواصفات بكافة مقاساتها بدقة من 16 مم إلى 800 مم.
تقنية الجر القطعية المرتبطة بالسيرفو، مع كفاءة إنتاج متفوقة
يتم ربط نظام الجر المؤازر بدقة مع المضيف الباثق، ويتميز بقوة جر قابلة للتعديل بشكل لا نهائي وخطأ في تزامن السرعة أقل من 1%، وذلك لمنع تمدد الأنبوب وتشوهه؛ كما يُزوَّد منشار القطع الآلي الكامل بنظام تحديد المواقع بالليزر، وتكون سطحية القطع مستوية وخالية من الشوائب، مع خطأ في الطول أقل من ±1 مم. ويدعم التشغيل المستمر دون تشغيل يدوي، ويزيد الكفاءة الإنتاجية بنسبة 20% -30% مقارنة بالمعدات التقليدية.
نظام تحكم ذكي PLC، تشغيل وصيانة أكثر سهولة
تُجهز الخط بأكمله بنظام تحكم PLC واجهة إنسان-آلة، والذي يمكنه مراقبة المعلمات الرئيسية مثل درجة الحرارة والضغط والسرعة والإنتاج في الوقت الفعلي. ويدعم تخزين أكثر من 100 صيغة إنتاج واستدعاءها بنقرة واحدة، ولا يتطلب إعادة ضبط متكررة عند تغيير مواصفات الأنبوب. وتقلل وظيفة التشخيص الذاتي للعطل ووظيفة الحماية التحذيرية المدمجة من معدل أعطال المعدات بنسبة 40%، مما يقلل بشكل كبير من تكاليف التدخل اليدوي وفترات التوقف.
تصميم لتوفير الطاقة والحد من الاستهلاك، وتكلفة إجمالية أكثر اقتصادية
اعتماد محرك توفير الطاقة ذو التحويل الترددي وتصميم برميل العزل، مما يقلل استهلاك الطاقة بنسبة تزيد عن 15٪ مقارنة بالمعدات التقليدية؛ وتُصنع المكونات الأساسية من مادة سبائك مقاومة للتآكل، ما يطيل عمر برميل اللولب ليتجاوز 8000 ساعة، ويتم تمديد دورة الصيانة بنسبة 50٪؛ كما يمكن استخدامه بشكل متزامن لإنتاج مواد PVC المعاد تدويرها، بنسبة إضافة قصوى تصل إلى 30٪، مما يقلل تكاليف المواد الخام بشكل أكبر.
بالإضافة إلى ذلك، يتوافق خط الإنتاج مع المعيار الوطني GB/T 5836 ومعيار الاتحاد الأوروبي CE، ويمكن للأنابيب المنتهية أن تستوفي مباشرة المتطلبات الصارمة في مجالات إمدادات المياه والصرف الصحي في المباني، والهندسة البلدية وغيرها من المجالات.
التطبيقات:
تُعد خطوط إنتاج أنابيب البولي فينيل كلورايد معدات متخصصة ومُحوسبة مصممة لتصنيع أنابيب PVC بمواصفات مختلفة ومستويات صلابة وأغراض وظيفية متنوعة. وباستخدام تقنيات دقيقة في القولبة والتحكم الذكي، تمتد تطبيقاتها عبر مجالات عديدة مدفوعة بالأداء المتميز لأنابيب PVC، مثل مقاومتها للتآكل، وانخفاض تكلفتها، وخفّة وزنها، وسهولة تركيبها.
1. قطاع البناء والتشييد
هذا هو المجال الأكثر شيوعًا لأنابيب PVC.
- أنظمة إمداد المياه والصرف الصحي: تقوم خطوط الإنتاج بتصنيع أنابيب توصيل مياه من البولي فينيل كلورايد الصلب (u-PVC) وأنابيب الصرف، والتي تُستخدم على نطاق واسع في المباني السكنية والمجمعات التجارية والمنشآت الصناعية. وتتميّز هذه الأنابيب بمقاومتها للصدأ والتَرَسُّب، مما يضمن توصيل مياه نظيفة وتصريف فعال لمياه الصرف.
- أنابيب التوصيل الكهربائية: تُنتج أنابيب توصيل من البلاستيك (PVC) رقيقة الجدران لإخفاء الأسلاك والكابلات داخل جدران المباني وأرضياتها وسقفها. وتتميز هذه الأنابيب بأداء عازل جيد، مما يحمي الدوائر الكهربائية من الأضرار الخارجية ويقلل من مخاطر نشوب الحرائق.
- قنوات التهوية: تُصنّع أنابيب تهوية من مادة PVC لأنظمة التهوية الداخلية في المطابخ والحمامات والمصانع، وتتميّز بمقاومتها للرطوبة وسهولة تنظيفها.
2. الهندسة البلدية
- تصريف المياه الحضرية وعلاج الصرف الصحي: تُستخدم الأنابيب الكبيرة القطر من مادة PVC التي تُنتج عبر الخط في شبكات الصرف البلدية، حيث تقوم بجمع مياه الأمطار والتخلص من مياه الصرف الصحي المنزلية. وتتميّز هذه الأنابيب بمقاومة التآكل، ما يجعلها مناسبة للبيئات تحت الأرض المعقدة، كما تتمتع بعمر افتراضي طويل.
- أنابيب حماية الكابلات تحت الأرض: تُدفن أنابيب حماية الطاقة/الكابلات من مادة PVC تحت الأرض لحماية الكابلات عالية الجهد وكابلات الألياف الضوئية للاتصالات، ومنع تلف الكابلات الناتج عن تآكل التربة أو أعمال الحفر أو قضم الحيوانات.
3. المجال الزراعي
- أنظمة الري: تُنتج أنابيب ري زراعية من مادة البولي فينيل كلورايد لأنظمة الري بالتنقيط، والري بالرش، والري بالغمر في الأراضي الزراعية، والصوب الزراعية، وبساتين الفاكهة. وتتميز هذه الأنابيب بأنها خفيفة الوزن، وسهلة الاستخدام والتجميع، ويمكنها تحمل ضغط معين من الماء، مما يحسن كفاءة استخدام المياه.
- مرافق تربية الحيوانات: تُستخدم لتصنيع أنابيب مياه الشرب ومجاري تصريف مياه الصرف من مزارع تربية الحيوانات، وتتميز بسهولة التنظيف ومقاومة التآكل الناتج عن فضلات الحيوانات.
4. التطبيقات الصناعية
- نقل السوائل الكيميائية: تُستخدم لأنابيب البولي فينيل كلورايد في نقل الوسائط الكيميائية غير القوية من الأحماض والقواعد في المصانع الكيماوية، وصناعة الأدوية، وصناعات المعالجة الغذائية، حيث تتمتع بأنابيب PVC بخصائص كيميائية مستقرة وتمنع تلوث الوسيط المنقول.
- تصريف مياه الصرف الصناعية: تُستخدم في تصريف مياه الصرف الصناعية العامة، مما يقلل من تكلفة صيانة الأنابيب واستبدالها مقارنةً بالأنابيب المعدنية.
المواصفات:
الموديل |
JYD-315 |
نوع البثق |
ثلاث طبقات، قلب رغوي من مادة PVC |
قطر (ملم) |
110-315 |
نموذج المُخرِج |
SJSZ80/156, SJSZ65/132 |
قوة المحرك الرئيسي (كيلوواط) |
55, 37 |
الإنتاج (كغ/س) |
350-400, 200-250 |
قالب أنبوب PVC |
مخصص |
طول خزان المعايرة بالفراغ |
8 م |
مضخة شفط (KW) |
قطعتان |
مضخة مياه (كيلوواط) |
قطعتان |
جهاز سحب الأنبوب |
أربعة زحافات |
محرك عاكس أو محرك سيرفو اختياري |
آلة قطع |
ماكينة قطع من النوع الكوكبي |
آلة ثني الأنابيب |
نوع تلقائي، فرن واحد أو فرنان حسب الطلب |
آلة خلط |
وحدة خلط ساخنة وباردة عالية السرعة |
ماكينات أخرى اختيارية |
طابعة، كاسرة، مطحنة |
الميزة التنافسية:
أكثر من 20 عامًا من الخبرة الصناعية وقدرات التخصيص مدعومة بأكثر من عقدين من الخبرة في البحث والتطوير والتصنيع في معدات البثق، نحن نقدم حلولًا مخصصة لمتطلبات العملاء المختلفة—سواء كانت أنابيب تمديد كهربائية صغيرة القطر (φ16–φ50 مم) أو أنابيب صرف بلدية كبيرة القطر (φ315–φ800 مم). يمكننا تعديل هيكل المسمار، ومعايير نظام التبريد، وبرنامج التحكم وفقًا لخصائص المواد الخام المحلية ومتطلبات المعايير السوقية، وهي مرونة تفوق بكثير خطوط الإنتاج العامة الموجودة في السوق.
دقة عالية ونوعية منتج مستقرة: مزودة ببرغي مخصص عالي العزم + نظام تحكم ذكي في درجة الحرارة، تحقق هذه الخط إنصهارًا متجانسًا لمواد PVC دون تدهور، مما يضمن التحكم في تسامح سمك جدار الأنابيب المنتهية ضمن ±0.3 مم. وتضمن تقنية التنظيم المفرغ المتكاملة والتبريد بالرش المجزأ خطأً في استدارة الأنبوب أقل من 0.5٪، مع سطح أملس خالٍ من الحفر والخدوش. ويضمن نظام الجر الخدمي المتزامن مع البثق جودة منتج متسقة في الإنتاج الضخم، تلبي المعايير الوطنية والدولية (GB/T 5836).
كفاءة عالية واستهلاك منخفض للطاقة. تعتمد خط الإنتاج على تقنية تنظيم السرعة بتغير التردد واسترجاع حرارة الفائض، مما يقلل من استهلاك الطاقة الشامل بنسبة 15٪ أو أكثر مقارنة بالمعدات التقليدية. ويقلل نظام التحكم الذكي PLC من وقت تبديل المنتجات إلى أقل من 30 دقيقة، ويزيد كفاءة البلاستنة بنسبة 25٪. كما يتميّز بالتوافق مع مسحوق PVC والحبوب للتجهيز دون الحاجة إلى تحويل إضافي، ما يحسّن بشكل فعّال الكفاءة الإنتاجية ويقلل من تكاليف المواد الخام والتشغيل.
تشغيل ذكي وتكلفة صيانة منخفضة. يتيح نظام التحكم المركزي بواجهة إنسان-آلة PLC عبر الخط الكامل مراقبة حقيقية للبيانات الإنتاجية، وتخزين المعاملات، واستدعائها بنقرة واحدة. وتقلل وظيفة التشخيص الذاتي للعطل والحماية عند الإيقاف من معدل أعطال المعدات بنسبة 30٪، كما تقلل من متطلبات مهارات المشغل. وتُصنع المكونات الأساسية من مواد مقاومة للتآكل عالية الجودة، مما يطيل عمر الخدمة بمقدار 2 إلى 3 سنوات مقارنة بالمنافسين، ويقلل بشكل كبير من تكرار الصيانة اللاحقة وتكاليفها.
الامتثال للسوق العالمي والمزايا التصديرية. تم تصميم خط الإنتاج وفقًا بدقة للمعايير الصناعية الدولية، ويمكن لمواسير PVC المنتجة أن تفي مباشرةً بمتطلبات الاستيراد في أسواق آسيا، وأفريقيا، وأمريكا اللاتينية والمناطق الأخرى. نحن نقدم خدمات دعم شاملة من نقطة واحدة تشمل التركيب والإطلاق والتدريب التقني في الخارج، مما يحل مخاوف ما بعد البيع للعملاء المصدرة إليهم. كما أن شبكتنا المُحكمة للمبيعات في الخارج وسمعتنا العلامة التجارية التي تراكمت على مر السنين تساعد العملاء أيضًا في احتلال السوق المستهدفة بسرعة.
