एकल दीवार घुमावदार पाइप उत्पादन लाइन

उत्पाद का सामान्य जानकारी:

उत्पादों की व्यापारिक शर्तें:

विवरण:

20-50 मिमी एकल दीवार वाली कॉरगेटेड पाइप उत्पादन लाइन छोटे व्यास वाली एकल दीवार वाली कॉरगेटेड पाइप के कुशल बड़े पैमाने पर उत्पादन के लिए एक विशिष्ट एक्सट्रूज़न मोल्डिंग उपकरण है। यह सटीक नियंत्रण, स्थिरता और दक्षता पर केंद्रित है तथा पीवीसी, पीई, पीपी आदि जैसी विभिन्न कच्ची सामग्री के अनुकूल हो सकता है। तैयार पाइप का व्यास 20 मिमी से 50 मिमी तक की पूरी श्रृंखला को कवर करता है, जो नगरपालिका, घरेलू सजावट और दुर्बल विद्युत इंजीनियरिंग जैसे विभिन्न परिदृश्यों में छोटे व्यास वाली कॉरगेटेड पाइप की आवश्यकताओं को पूरा करता है। पूरी उत्पादन लाइन में उच्च-गति एक्सट्रूज़न मुख्य उपकरण, कॉरगेटेड ट्यूब फॉर्मिंग मोल्ड, साइज़िंग ठंडक प्रणाली, ट्रैक्शन कटिंग एकीकृत मशीन और वाइंडिंग/स्टैकिंग उपकरण शामिल हैं। प्रक्रिया अत्यधिक स्वचालित है, और कच्चे माल के पिघलने और एक्सट्रूज़न से लेकर तैयार उत्पाद की कटिंग और फॉर्मिंग तक की पूरी प्रक्रिया निरंतर होती है बिना अत्यधिक मानव हस्तक्षेप के, उत्पादन दक्षता और उत्पाद स्थिरता के बीच संतुलन बनाए रखते हुए। यह छोटे व्यास वाली एकल-दीवार वाली कॉरगेटेड ट्यूब के बड़े पैमाने पर उत्पादन के लिए मुख्य उपकरण है।

20-50 मिमी एकल दीवार वाली कॉरगेटेड पाइप उत्पादन लाइन एक पूर्णतः स्वचालित पाइप निर्माण प्रणाली है जो एक्सट्रूज़न, निर्माण, आकार निर्धारण, शीतलन, खींचाव और कटाई को एकीकृत करती है। यह छोटे व्यास वाली एकल दीवार वाली कॉरगेटेड पाइप के बड़े पैमाने और उच्च गुणवत्ता वाले उत्पादन के लिए डिज़ाइन की गई है, जो PVC, HDPE, PP आदि जैसी थर्मोप्लास्टिक सामग्री के साथ संगत है। तैयार पाइप के व्यास विनिर्देश 20 मिमी, 25 मिमी, 32 मिमी, 40 मिमी और 50 मिमी के सभी सामान्यतः उपयोग किए जाने वाले मॉडल को कवर करते हैं, और विशेष विनिर्देशों को आवश्यकतानुसार अनुकूलित किया जा सकता है।

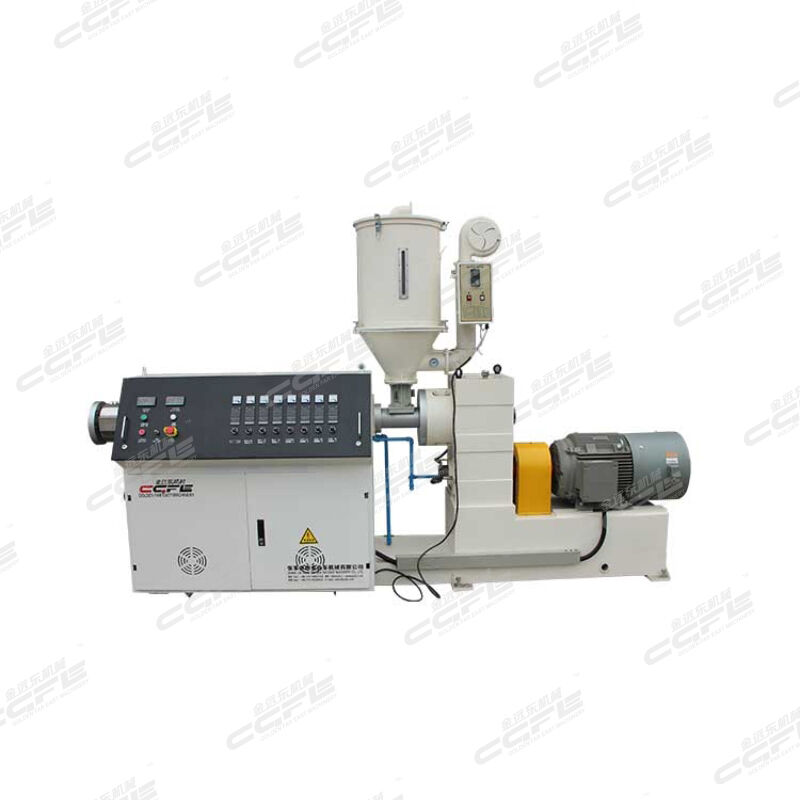

एक्सट्रूज़न इकाई: एकल पेंच उच्च दक्षता वाले एक्सट्रूज़न होस्ट का उपयोग करते हुए, पेंच को विशेष नाइट्राइड उपचार से गुजारा जाता है, जो घर्षण-प्रतिरोधी और संक्षारण-प्रतिरोधी होता है, कच्चा माल पूरी तरह से प्लास्टिकीकृत होता है और निर्वहन स्थिर रहता है; खंडों में सटीक तापमान नियंत्रण, ± 1 ℃ की तापमान नियंत्रण सटीकता के साथ, कच्चे माल के जलने और असमान प्लास्टिकीकरण जैसी समस्याओं को प्रभावी ढंग से रोकता है, और पाइप की आधारभूत गुणवत्ता सुनिश्चित करता है।

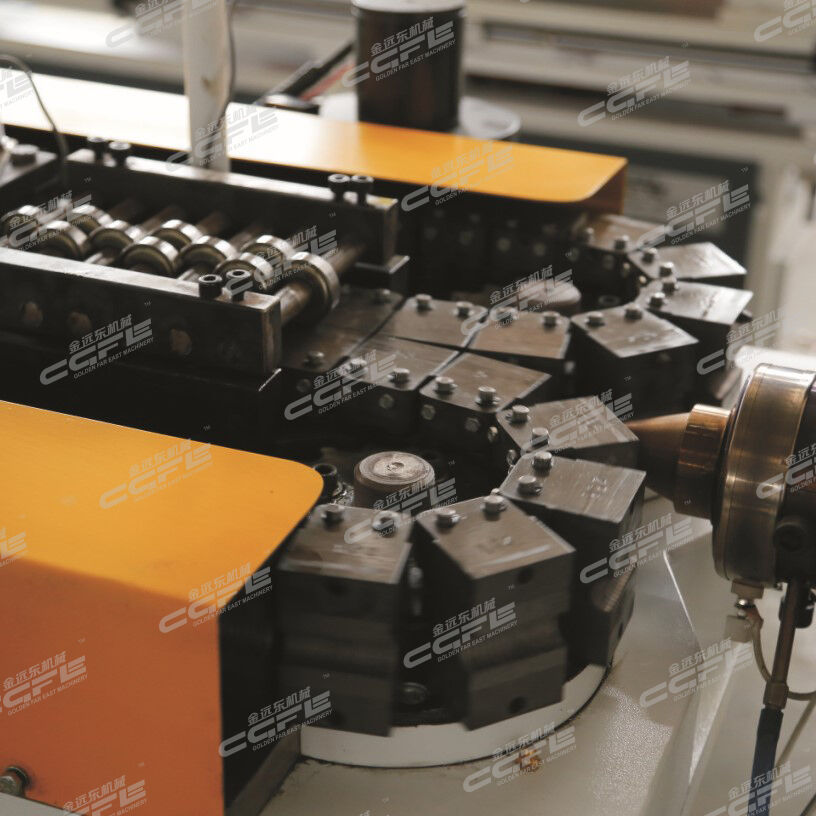

आकृति निर्माण इकाई: एक समर्पित क्रिमिलित आकृति निर्माण साँचे से लैस, मॉड्यूलर डिज़ाइन अपनाती है, जिससे साँचे को बदलना आसान होता है, पहनने में प्रतिरोधी आकृति निर्माण व्हील सामग्री सुनिश्चित करती है कि उत्पादित उत्पाद में स्थिर शिखर अंतराल और स्पष्ट पैटर्न हों, और क्रिमिलित पाइप की लचीलापन और वलय कठोरता के दोहरे मानकों को प्राप्त करती है; आकृति निर्माण की गति सटीक रूप से एक्सट्रूज़न गति के साथ मेल खाती है, बिना किसी विच्छेदन या विरूपण के।

शीतलन और आकार निर्धारण इकाई: स्प्रे+वायु शीतलन संयुक्त प्रक्रिया अपनाकर, यह पाइप को त्वरित और समान रूप से ठंडा और आकार देती है। पाइप की आंतरिक और बाहरी दीवारें चिकनी और दोषमुक्त होती हैं, मजबूत आयामी स्थिरता के साथ, स्थापना के बाद सिकुड़न या विरूपण नहीं होता।

ट्रैक्शन कटिंग इकाई: सर्वो मोटर ट्रैक्शन, गति में समायोज्य और सुचारु संचालन, स्थिर ट्रैक्शन बल, पाइप के फैलाव और विरूपण से बचाव; पूर्ण रूप से स्वचालित सीएनसी कटिंग, जिसमें चिकने और बर्र मुक्त कट होते हैं, और सटीक लंबाई सेटिंग्स बैच कटिंग और निश्चित लंबाई आवश्यकताओं को पूरा करती हैं।

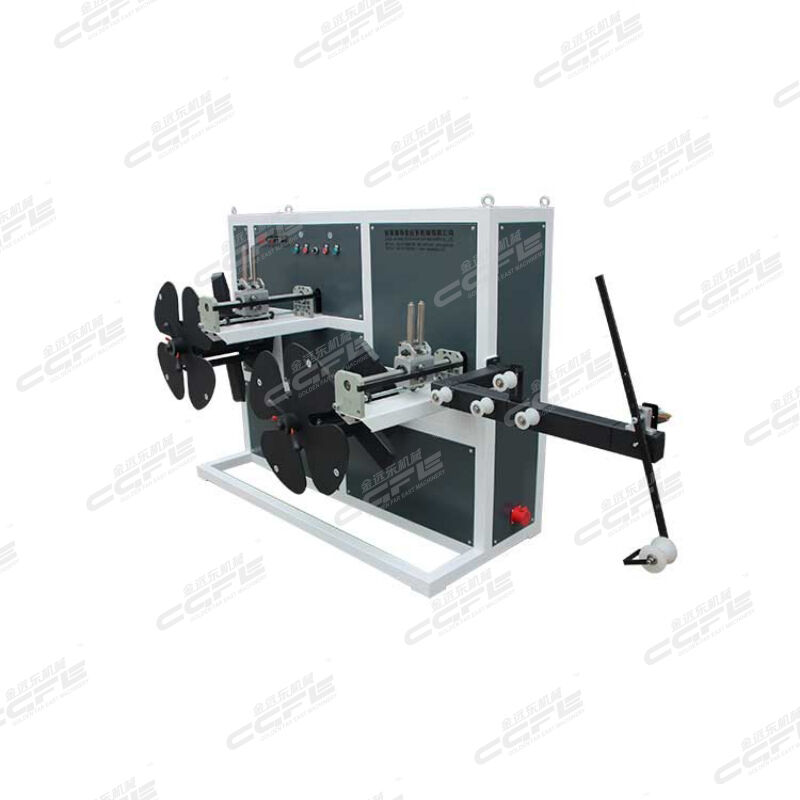

सहायक इकाई: वैकल्पिक रीवाइंडिंग मशीन (छोटे व्यास वाली लचीली पाइप के लिए उपयुक्त) या स्वचालित स्टैकिंग रैक जो उत्पादित उत्पादों के सुव्यवस्थित छँटाई को सुनिश्चित करता है और भविष्य में भंडारण और परिवहन की दक्षता में सुधार करता है; पूरी लाइन में एक बुद्धिमान नियंत्रण प्रणाली से लैस है, जिसमें सरल और समझने में आसान ऑपरेटिंग इंटरफ़ेस है जो उत्पादन मापदंडों की वास्तविक समय में निगरानी कर सकता है, असामान्य स्थितियों के लिए स्वचालित रूप से चेतावनी दे सकता है और संचालन में आने वाली बाधाओं को कम कर सकता है।

अनुप्रयोग:

20-50 मिमी सिंगल-वॉल कॉरुगेटेड पाइप उत्पादन लाइन के अनुप्रयोग

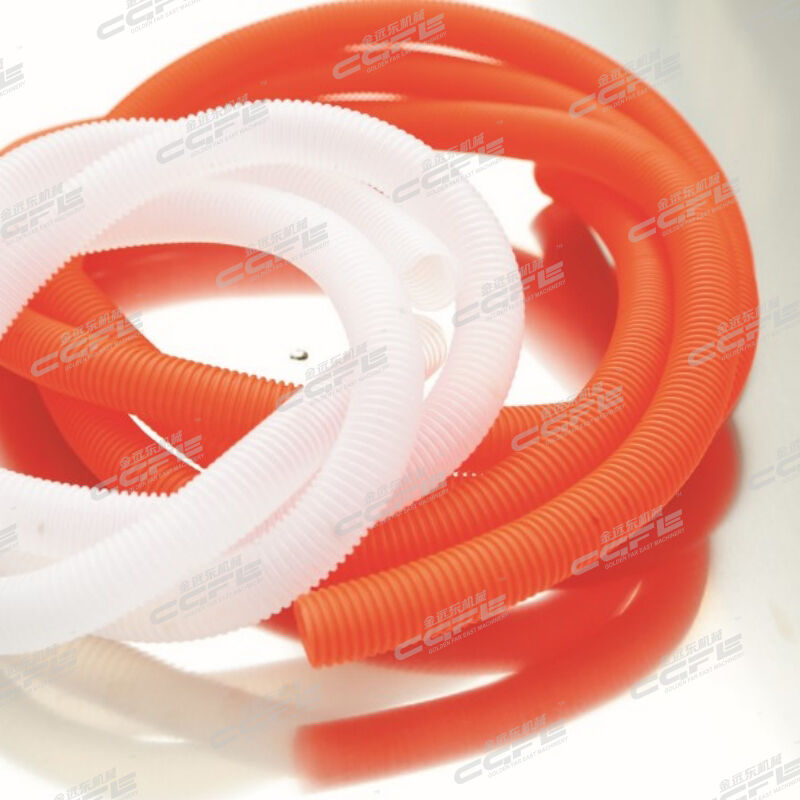

इस लाइन द्वारा उत्पादित छोटे व्यास वाले पाइप लचीलेपन, संक्षारण प्रतिरोध, संपीड़न प्रतिरोध और स्थापना में आसानी के लिए जाने जाते हैं, जो कई क्षेत्रों में सुधारित अनुप्रयोग परिदृश्यों के लिए आदर्श रूप से अनुकूल हैं तथा वैश्विक ग्राहकों की विविध आवश्यकताओं को पूरा करते हैं:

1. भवन एवं घरेलू सजावट (प्रमुख मांग)
   • आंतरिक दुर्बल धारा थ्रेडिंग: 20-32 मिमी पाइपों का उपयोग घरेलू सजावट और वाणिज्यिक भवनों में नेटवर्क केबल, बिजली की लाइनें, निगरानी लाइनें और सिग्नल लाइनों जैसे दुर्बल धारा वायरिंग के लिए किया जाता है। यह चूहोंरोधी, नमीरोधी और एंटी-एजिंग है, जो शॉर्ट सर्किट के छिपे खतरों से बचाता है।
   • रसोई और बाथरूम जल निकासी: 40-50 मिमी पाइपों का उपयोग रसोई और बाथरूम के फर्श ड्रेन, बालकनी में वर्षा जल निकासी के लिए किया जाता है। लचीला और मोड़ने योग्य, यह जटिल कोनों में स्थापना के अनुकूल है, जबकि चिकनी आंतरिक दीवार बाधारहित जल निकासी सुनिश्चित करती है।
2. नगरपालिका और इंजीनियरिंग सहायता
   • नगरपालिका दुर्बल धारा प्री-एम्बेडिंग: संचार, रेडियो और टेलीविजन, सुरक्षा लाइनों के लिए समुदायों और पार्कों में प्री-एम्बेडेड दुर्बल धारा स्लीव्ह में इसका उपयोग किया जाता है। मिट्टी में जंगरोधी, मानक वलय कठोरता के साथ, संपीड़नरोधी और अविरूपणीय।
   • अस्थायी इंजीनियरिंग डिवर्जन: निर्माण स्थलों पर अस्थायी जल निकासी, हरित बेल्ट में छनन जल निकासी के लिए उपयुक्त, हल्के भार, परिवहन में आसान और त्वरित स्थापना।
3. कृषि, वानिकी एवं पशुपालन
   • जल-बचत सिंचाई: कृषि भूमि के छनन सिंचाई, बागवानी में टपक सिंचाई और ग्रीनहाउस सिंचाई के लिए उपयोग किया जाता है। धूप-रोधी, वर्षा-रोधी, अम्ल और क्षार रोधी, लंबे सेवा जीवन के साथ भूमिगत या सतह पर बिछाया जा सकता है।
   • पशुपालन: खेतों में पीने के पानी और मल निकासी के लिए सहायक पाइप, संक्षारण-रोधी और सफाई में आसान, आर्द्र तथा अम्ल-क्षार वातावरण के अनुकूल।
4. उद्योग एवं सहायक उपकरण
   • औद्योगिक उपकरण वायरिंग: मशीनरी और नियंत्रण कैबिनेट के आंतरिक वायरिंग के लिए सुरक्षात्मक आवरण, तेल-रोधी और घर्षण-रोधी, उपकरण के स्थिर संचालन को सुनिश्चित करता है।
   • ऑटो सहायक: ऑटोमोबाइल के लिए वायर हार्नेस आवरण, उच्च तापमान प्रतिरोधी और एंटी-एजिंग, ऑटो पार्ट्स के कठोर मानकों को पूरा करता है।
   • अनुकूलित छोटे पैमाने के अनुप्रयोग: मछलीघर के विभाजन पाइप, खिलौना वायु पाइप, चिकित्सा उपकरण सहायक उपकरण, राजस्व अंतरिक्ष का विस्तार करने के लिए अनुकूलित आवश्यकताओं का समर्थन करते हैं।

विनिर्देश:

प्रतिस्पर्धात्मक लाभ:

इस उत्पादन लाइन में पांच मुख्य प्रतिस्पर्धी किनारों के साथ छोटे व्यास वाले पाइप बाजार में खास बात है, जो ग्राहकों को स्थिर गुणवत्ता, उच्च दक्षता और त्वरित आरओआई प्रदान करती है:

• परिशुद्धता एवं स्थिरता: विशेष नाइट्राइडेड स्क्रू + क्षेत्राधारित तापमान नियंत्रण (±1℃) समान प्लास्टिकीकरण सुनिश्चित करता है; जल-वायु संयुक्त ठंडक के साथ कक्षीय मॉड्यूलर आकार बनाने वाली मशीन बिना ढहे त्वरित आकार देने में सक्षम है, उत्पादन गति 25-30मी/मिनट तक (पारंपरिक उपकरणों की तुलना में 40% अधिक)। सिमेंस पीएलसी + सर्वो प्रणाली कटिंग परिशुद्धता ≤±0.5मिमी और दीवार की मोटाई में उतार-चढ़ाव ≤±3.2% को साकार करती है, जो उद्योग मानकों से ऊपर है।
• लागत प्रभावीता: सर्वो ड्राइव + अपशिष्ट ऊष्मा पुनःप्राप्ति से 25%-30% तक ऊर्जा की खपत में कमी आती है; मॉड्यूलर डिज़ाइन से रखरखाव लागत में 50% की कमी आती है; सामग्री की बर्बादी ≤1%, कच्चे माल की लागत में 10%-15% तक की बचत होती है। पूर्ण स्वचालन के माध्यम से प्रति शिफ्ट 2-3 श्रमिकों की लागत में कमी आती है।
• लचीला उत्पादन: 30 मिनट के भीतर व्यास की त्वरित स्विचिंग (20-50 मिमी); पीवीसी/पीई/पीपी सामग्री के साथ संगत, कमजोर धारा, घर की सजावट, कृषि और अन्य परिदृश्यों के लिए अनुकूलित उत्पादन का समर्थन करता है।
• उच्च लागत दक्षता: आयातित उपकरणों के समान प्रदर्शन, लेकिन कीमत में 30% कम; डिलीवरी समय ≤30 दिन, आयातित उपकरणों की तुलना में 50% कम।
• स्थानीय सेवा: 48 घंटे के भीतर स्थल पर सेवा प्रतिक्रिया, पर्याप्त स्पेयर पार्ट्स का भंडार, आयातित ब्रांडों की तुलना में कम बिक्री के बाद की लागत और त्वरित चक्र, जिससे निरंतर उत्पादन सुनिश्चित होता है।
